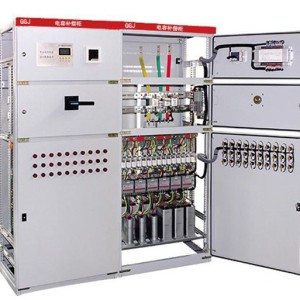

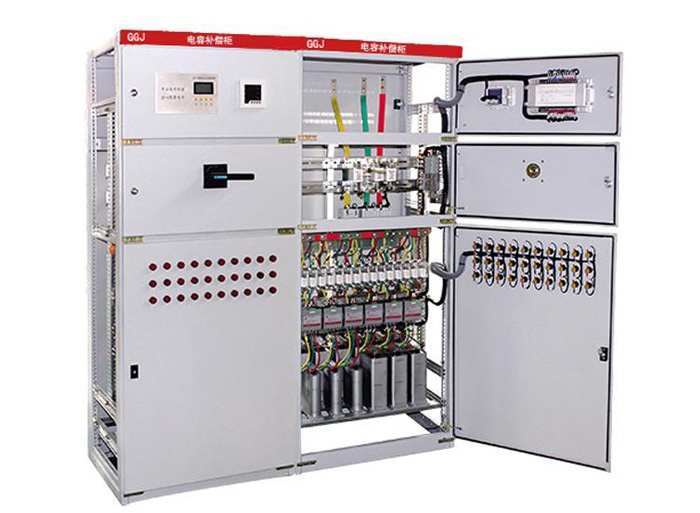

ប្រភេទ GGJ ប្រភេទ កម្រិត សមត្ថភាព វិនិច្ឆ័យ ទាប ទាប

GGJ ប្រភេទ GGJ ចែកចាយ កម្រិត សមត្ថភាព វិនិច្ឆ័យ ចែកចាយ ទាប គឺ ជា ប្រភេទ ថ្មី នៃ ការ ចែកចាយ ថាមពល ក្រៅ កម្រិត ខ្លាំង ដែល បាន រចនា ក្នុង បន្ទាត់ ជាមួយ គោលការណ៍ នៃ សុវត្ថិភាព ។ សិទ្ធិ ភាព ត្រឹមត្រូវ និង ភាព ទុកចិត្ត ។ វា សមរម្យ សម្រាប់ បណ្ដាញ ទីក្រុង បណ្ដាញ, ការ បម្លែង ក្រឡាចត្រង្គ ផ្លូវ, អង់គ្លេស និង ភ្នែក គ្រាប់ ពន្លឺ ពន្លឺ ផ្លូវ, ទំនាក់ទំនង ។ ល ។ នៅ ក្នុង ប្រព័ន្ធ ចែកចាយ របស់ AC 50 Hz និង កម្រិត ពណ៌ មាត្រ 380 V ដែល មាន ការ ចែកចាយ ថាមពល, ត្រួតពិនិត្យ, ការពារ, បញ្ជា, បញ្ជា, បញ្ជា, វិភាគ វិភាគ រយ ការ វាយ តម្លៃ ថាមពល និង មុខងារ ច្រើន ផ្សេងៗ ប្រអប់ ចែកចាយ ខាងក្រៅ ថ្មី ជាមួយ ការ ចែកចាយ ថាមពល, ត្រួតពិនិត្យ, ការពារ, បញ្ហា ថាមពលភាព វិនិច្ឆ័យ វាយតម្រូវ ថាមពល និង មុខងារ ផ្សេងៗ និង អាច បន្ថែម មុខងារ ការពារ ការ កណ្ដុរ យោង តាម ការ ទាមទារ អ្នក ប្រើ ។ លទ្ធផល មាន លទ្ធផល នៃ រចនាសម្ព័ន្ធ សំឡេង រចនាសម្ព័ន្ធ រចនាសម្ព័ន្ធ កម្រិត សំខាន់ កម្រិត ការពារ ខ្ពស់ ការ ដំឡើង និង ការ គ្រប់គ្រង ថែទាំ និង ឡើង វិញ ។ ដោះស្រាយ GB7251 ។ 1-1997, GB/T15576- 2008 ដែល គឺ ជា សំណុំ តំណ ទាប នៃ ឧបករណ៍ ពេញលេញ ក្នុង ការ បម្លែង ក្រឡាចត្រង្គ ថាមពល បច្ចុប្បន្ន ។

បង្ហាញ model and meaning

G-AC low-voltage distribution cabinet, G electrical components fixed installation, fixed wiring, J-electrostatic capacitors.

GGJ សៀវភៅ ការ ចែកចាយ ថាមពលភាព ចែកចាយ ខាងក្រៅ ការពារ និង ការ បញ្ចប់ នៃ ថាមពល វិនិច្ឆ័យ ដោយ ស្វ័យ ប្រវត្តិ នៅ កម្រិត កម្រិត ខ្លាំង 0. 4 kV ។

2. បង្ហាញ features

ថ្នាក់ មធ្យោបាយ GGJ សៀវភៅ ការ វិភាគ រយ ទាប ត្បូង ត្រូវ បាន សរសេរ ដោយ ប៊ូតុង ផ្លាស់ប្ដូរ បំផុត ការ ប្ដូរ ទំនាក់ទំនង ទំនាក់ទំនង ទាក់ទង ការ ផ្ទុក ទូរស័ព្ទ រចនាប័ទ្ម និង កម្មវិធី ត្រួតពិនិត្យ វិនិច្ឆ័យ ថាមពលភាព ប្រហែល ជា មុន និង ប៊ីបេត គឺ ជា រចនាសម្ព័ន្ធ ដែល បាន បិទ ។

3. Main performance

1. Timely and rapid response, good compensation effect, reliable work, and leakage protector can also be added according to user needs.

2. Protection function: overvoltage, overload, undervoltage, undercurrent, short circuit and other functions

3. Operation mode: It has two working modes: automatic operation and manual operation.

4. It can increase the power factor of the power grid to more than 0.95

4. Operating conditions

1. Ambient temperature: -20°C~ 50°C

2. Air relative humidity: ≤90% (relative ambient temperature is 20°C~25°C)

3. Altitude: no more than 2500m

៤. លក្ខខណ្ឌ បរិស្ថាន ៖ សមរម្យ សម្រាប់ ការ ដំឡើង ខាង ក្នុង ( ខាង ក្នុង ប្រអប់) មិន សមរម្យ សម្រាប់ ភ្លើង ភ្លើង ពិបាក ការ ពិបាក ធ្លាក់ ទឹកកក គីមី គីឡូម

and the place where the violent vibration occurred.

5. Installation position: the inclination perpendicular to the ground should not exceed 5º

5. Technical parameters:

1. Rated voltage: 380V

2. Rated frequency: 50Hz

3. Compensation method: three-phase compensation and single-phase compensation combined.

4. Compensation capacity: 60kvar~390kvar.

5. Compensation method: cyclic switching, encoding switching, fuzzy control automatic switching.

6. Control physical quantity: reactive power or reactive current

7. Fastest response time: ≤20ms

6. Installation and commissioning

1. Check before installation

ពិនិត្យ មើល ថាតើ ឧបករណ៍ ត្រូវ បាន ដោះស្រាយ ថា តើ ព័ត៌មាន និង ចូលដំណើរការ ចៃដន្យ ហើយ ទាក់ទង នឹង អ្នក បង្កើត នៅ ពេលវេលា បើ អ្នក រក បញ្ហា ណា មួយ ។

2. Inspection and experiment before power-on

After the product is installed, the following items need to be inspected and tested before it is put into operation.

1) Check whether the cabinet is dry and clean.

2) Whether the operating mechanism of the electrical components is flexible, there should be no jamming or excessive operating force.

3) Whether the on/off of the main electrical components is reliable and accurate, and whether the on/off of the auxiliary contacts is reliable and accurate.

4) Whether the ratio and polarity of the instrument indicate and transformer are correct.

5) Whether the bus connection is good, and whether its insulation supports, mounting parts and accessories are firm and reliable.

៦) ការពារ សំឡេង មិន គួរ តែ តិច ជាង ១០ មេរិក នៅ ពេល វាស់ ជាមួយ ៥០ វ៉ាឡូម៉ែត្រ ។ និង ឧបករណ៍ អ៊ីនធឺណិត និង ឧបករណ៍ ដែល ដំណើរការ បច្ចុប្បន្ន ដូចជា កូល គួរ ត្រូវ បាន ផ្ដាច់ នៅពេល រកមើល ។

3. Power-on debugging

Debugging of automatic reactive power compensation controller

កម្មវិធី ត្រួត ពិនិត្យ ត្រូវ បាន លៃតម្រូវ តាម ស្តង់ដារ ដែល ទាក់ទង សម្រាប់ ការ បញ្ចូល កម្រិត ពន្លឺ ពេលវេលា ពន្យារ និង កម្រិត ពន្លឺ កម្រិត ពណ៌ ហើយ ប្រសិន បើ វា ត្រូវ កែប្រែ ឡើង វិញ សូម លៃតម្រូវ វា យោង ទៅ តាម សេចក្ដី ណែនាំ សម្រាប់ កម្មវិធី ត្រួតពិនិត្យ ការ វិនិច្ឆ័យ ថាមពល ដោយ ស្វ័យ ប្រវត្តិ ។

7. Precautions for use and maintenance

1) The operation, maintenance and overhaul of the product must be carried out by qualified electrical personnel.

2) During maintenance, the power supply should be disconnected first, and then repaired after the compensation capacitor is discharged.

3) Perform regular repairs.

៥) ប្រសិន បើ ប្ដូរ មេ នៃ ប្រអប់ ចែកចាយ ដែល បាន បញ្ចូល ជ្រើស ប្ដូរ ចន្លោះ ។ ប្ដូរ ខ្លះ ត្រូវ តែ បំបែក និង បិទ ក្នុង ករណី ដែល គ្មាន ផ្ទុក ដើម្បី ប្រាកដ សុវត្ថិភាព ផ្ទាល់ ខ្លួន ។

៦) ប្រសិន បើ អ្នក ប្រើ ជ្រើស ប្រអប់ ចែកចាយ ជាក់លាក់ ដែល មាន ឧបករណ៍ បញ្ចប់ ថាមពល ដំណើរការ ។ កម្មវិធី ត្រួតពិនិត្យ ការ វិនិច្ឆ័យ ដោយ ស្វ័យ ប្រវត្តិ នៅ ក្នុង លទ្ធផល គួរ ត្រូវ បាន ប្រតិបត្តិ និង ត្រួត ពិនិត្យ ក្នុង សំខាន់ ជាមួយ ដៃ សំណួរ ។

8. Shape and installation size
